Задвижки «Баттерфляй»: особенности конструкции и основные плюсы

02.02.2023

Заслонки категории «Баттерфляй» представляют собой обособленный класс запорной арматуры для трубопроводов различного целевого назначения. Их ключевая особенность состоит в наличии отсекающего рабочую среду элемента, имеющего форму диска, который вращается вокруг своей оси.

Изделия предназначаются для монтажа в магистральные системы, характеризующиеся номинальным рабочим давлением в пределах 10–16 РУ. Для их изготовления используются стальные или чугунные сплавы. При этом они имеют широкое целевое назначение. Например, распространенная задвижка Баттерфляй ДУ 100 может применяться в качестве запирающего приспособления в системах, использующихся для транспортировки воды, сырой нефти и продуктов ее переработки, а также щелочных и кислотных составов.

Конструкция и принцип функционирования

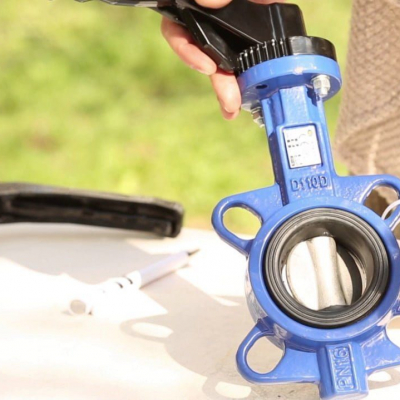

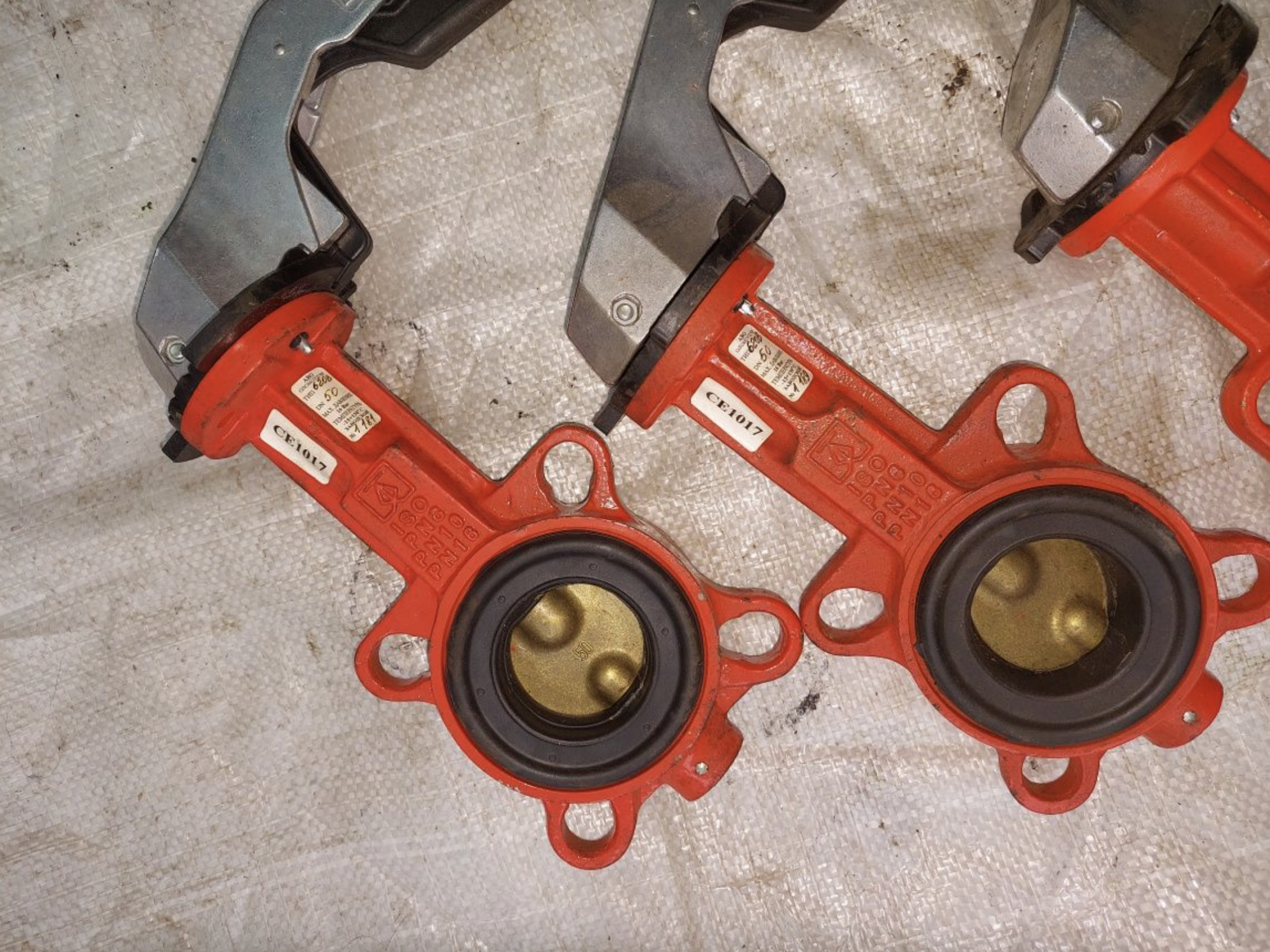

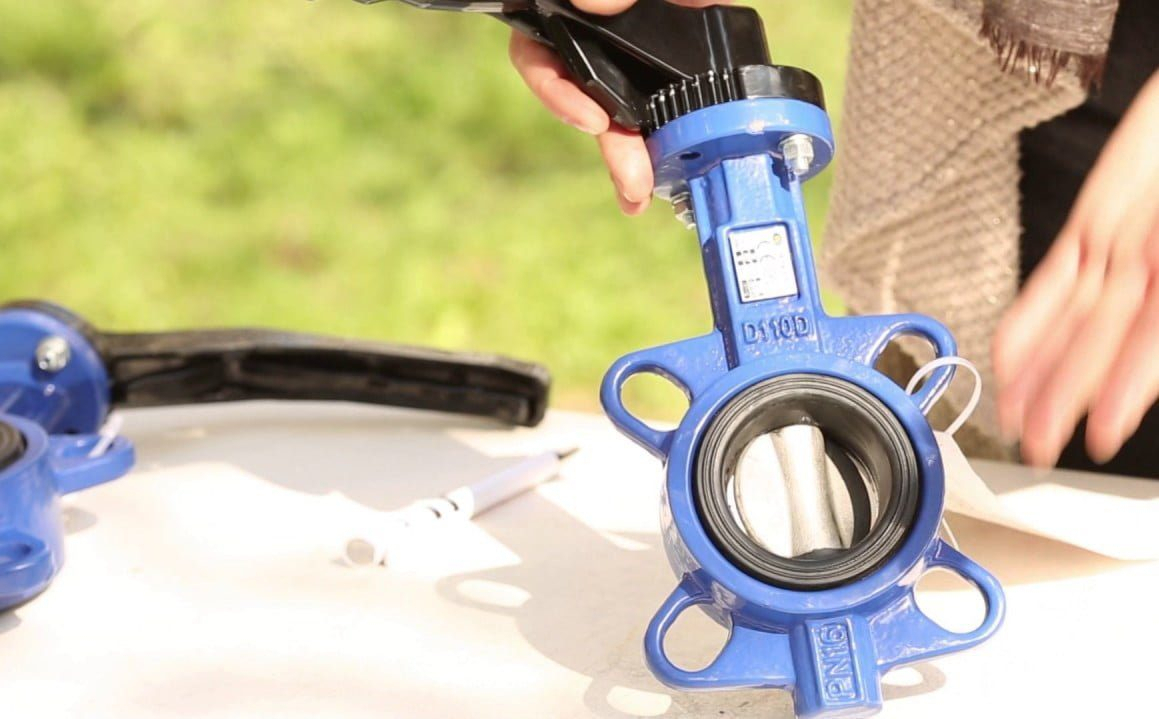

Запорные элементы класса «Бабочка» состоят из следующих элементов:

  • корпуса нестандартной формы, что необходимо учесть при покупке таких изделий для их корректного монтажа;
  • диска, непосредственно перекрывающего поток жидкости или газа;
  • стального штока;
  • уплотнительных деталей.

При этом принцип работы данного приспособления довольно прост. Когда тело диска находится параллельно потоку вещества, оно проходит по трубопроводу без каких-либо препятствий. Расположение запирающего элемента перпендикулярно коммуникационной системе полностью отсекает поток жидкости.

Также стоит отметить, что краны «Бабочка» обеспечивают удобную регулировку давления в трубе, то есть интенсивность прохождения используемого состава по коммуникациям.

Преимущества эксплуатации

Задвижки Баттерфляй – это универсальная запорная арматура. Она может использоваться в коммуникациях, предназначенных для транспортировки холодной и горячей воды, природного и иных газов, агрессивных химических веществ, а также жидкостей, содержащих твердые частицы.

Кроме того, к преимуществам применения данных приспособлений необходимо отнести:

  • незначительный вес;
  • простоту монтажа и удобство в управлении;
  • надежность, обеспеченную за счет полной герметичности конструкции;
  • высокие показатели эффективности при установке как на горизонтально, так и вертикально расположенные трубы.

Кроме того, заслонки этой категории отличаются широким диапазоном рабочих температур, который варьируется в пределах от -40 до +210 градусов Цельсия.
