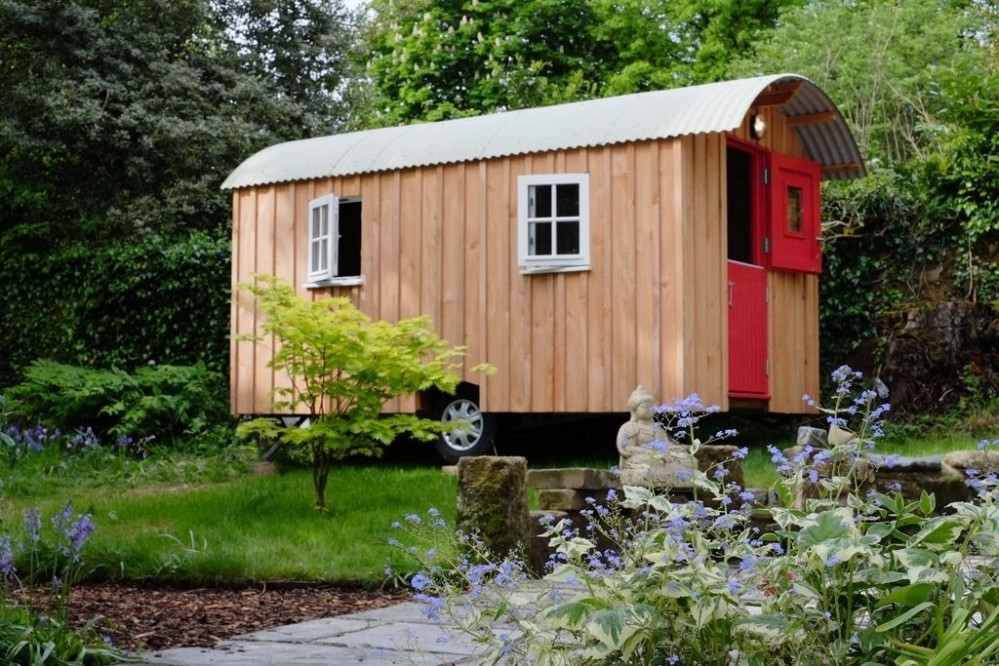

Идея конструкции этого деревянного дома на колесах навеяна традиционными пастушьими хижинами Англии, а в качестве основания использовано шасси старого фургона. Лесоматериалы хвойных пород (пихта) были куплены на местной лесопилке.
Размеры дома: 2м в ширину х 3,6 м в длину. Этого достаточно, чтобы поставить внутри полноценную кровать.
Шаг 1. Шасси
Для основания дома было выбрано шасси из сплавов, обладающих высокой устойчивостью к коррозии. Допустимая нагрузка на шасси обычно указывается на плите. Следует выбирать тягово-сцепное устройство с плитой более высокого класса (с высоким уровнем безопасности).
Шаг 2. Конструкция пола

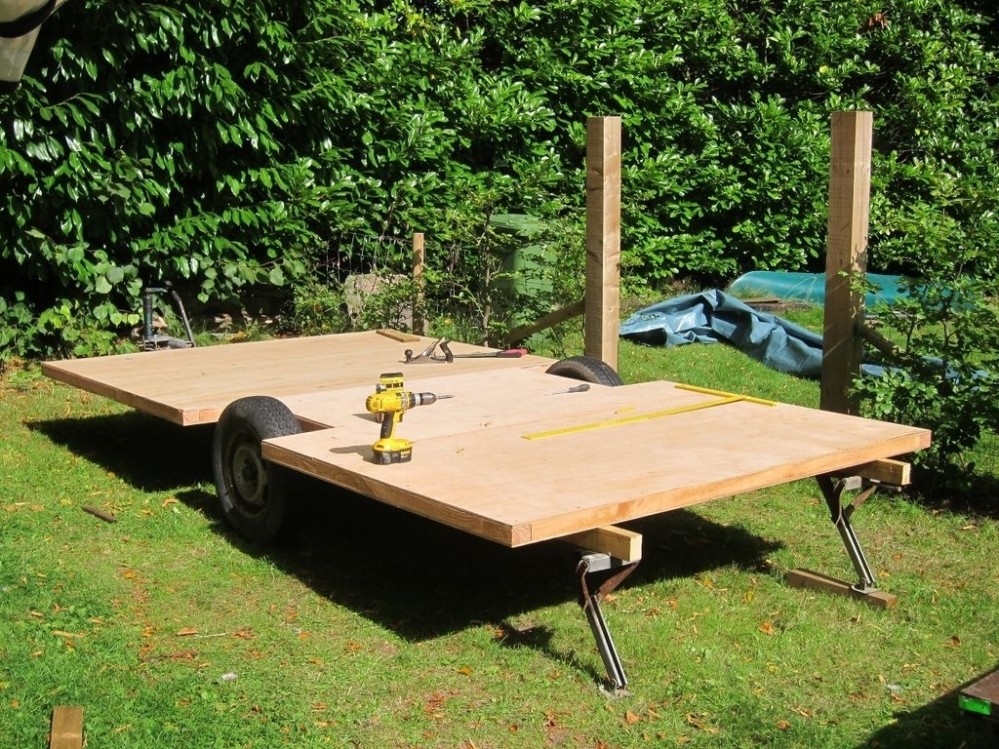

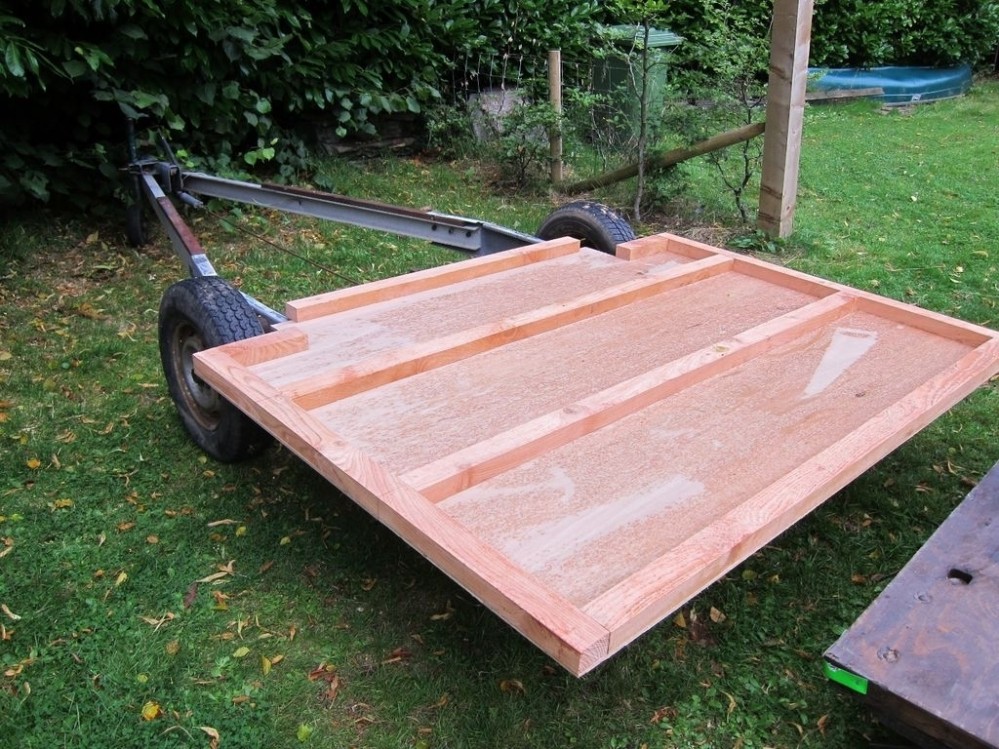

Пол сделан из двух слоев строительной водонепроницаемой фанеры толщиной по 9мм с жесткой изоляцией 50 мм между брусками толщиной 75 х 50 мм. При строительстве дома использовались легкие и прочные доски из древесины дугласовой пихты. Все места стыков проклеены и прикручены. Конструкция должна получиться жесткой, легкой и прочной, чтобы выдерживать дорожную тряску.
Шаг 3. Стены с рамами
Готовый пол прикручивается болтами к шасси. Пол можно использовать как верстак и шаблон для изготовления стен. Снова используйте бруски толщиной 50 х 75 мм.
Шаг 4. Рамы и обшивка стен

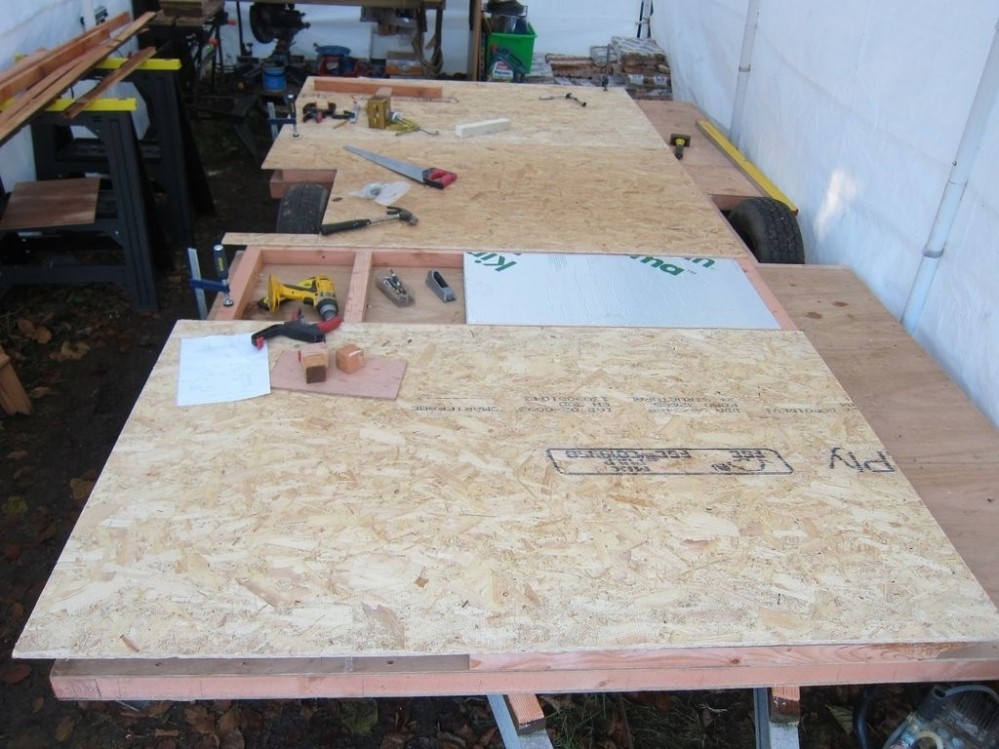

Стены обшиваются OSB-плитами, устойчивыми к погодным условиям. И снова все швы проклеиваются и привинчиваются. OSB-плиты крепятся оцинкованными гвоздями 50 мм с помощью пневматического молотка для забивания гвоздей.
Шаг 5. Изготовление арочных торцевых стен
Верх торцевых стен, сделанных из OSB-плит толщиной 9 мм, вырезается в виде арок. В арках выпиливаются надрезы для прогонов кровли. Радиус крыши 1,6 м. Арки обшиваются досками 50х50 мм, чтобы затем уложить между ними утеплитель.

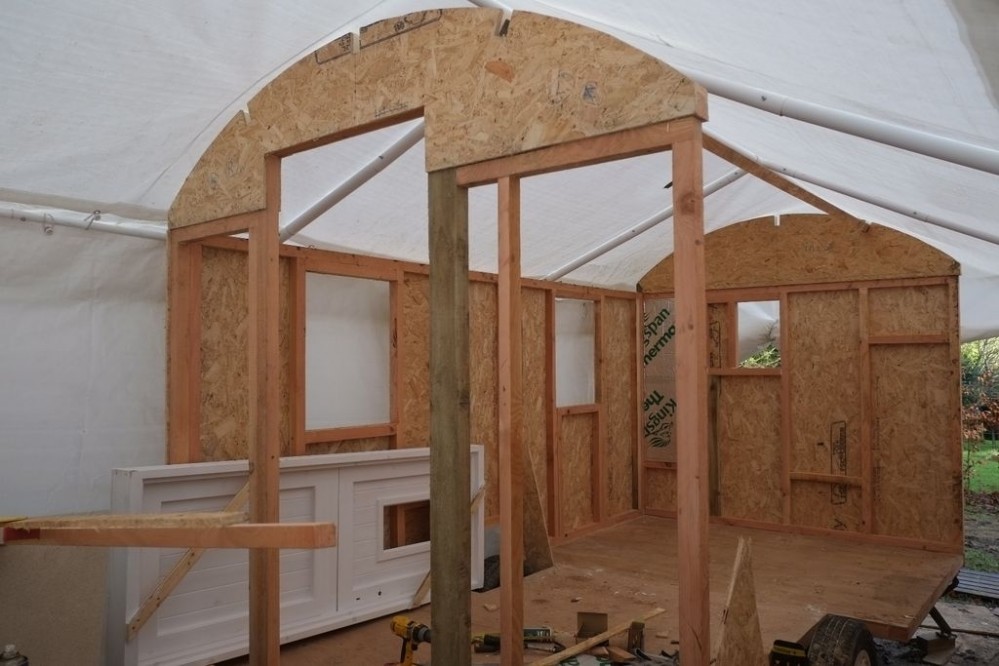

Шаг 6. Возведение стен
Собирая все стены вместе, обратите внимание, что одна стена будет перекрывать другую по углам. Нарисуйте эскиз, как это будет выглядеть. Стены из фанеры перекрывают пол на 50 мм, позволяя влаге стекать вниз на землю, минуя пол. Это также позволит прикрутить пол к стенам для большей прочности.
Шаг 7. Скрепление центральной арки и кровли
Центральная арка состоит из трех секций 22-миллиметровой фанеры, склеенных вместе и вырезанных по диаметру крыши. Ширина арки 100 мм, следовательно, диаметр по внутреннему краю арки на 100 мм меньше, чем по внешнему. В арках делаются надрезы на половину глубины прогонов кровли, которые также надрезаются. Места соединения склеиваются.
Шаг 8. Потолок

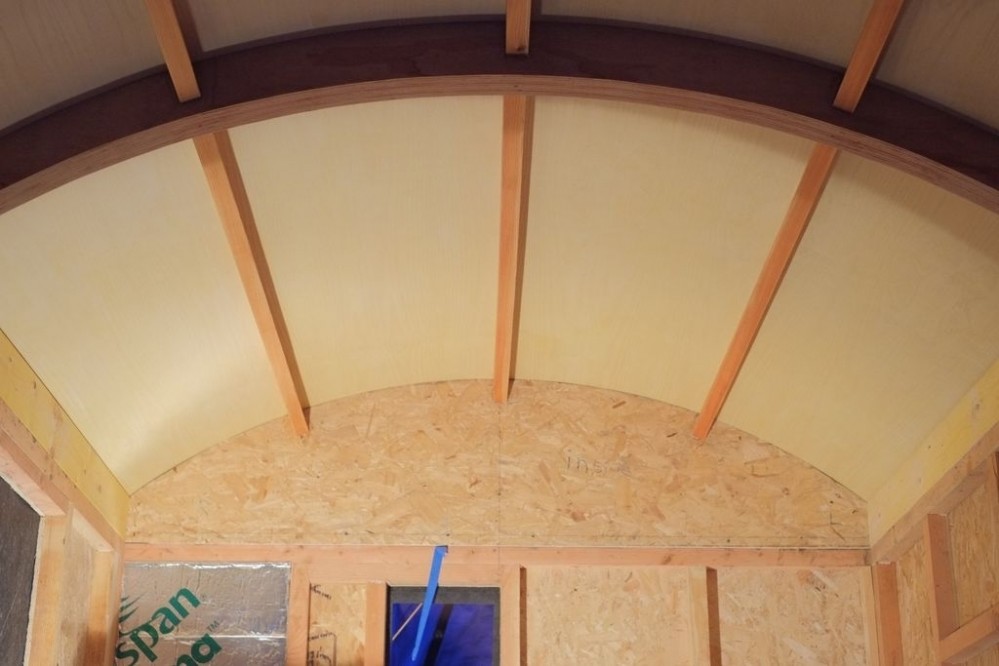

Ширина каждого паза в верхней части стен 2х4 см, угол соответствует изгибу крыши. Потолок состоит из 4 листов фанеры из ясеневого шпона, изогнутых над ребрами крыши и прикрученных к ним, чтобы скрыть места соединения.
Шаг 9. Электропроводка и внутренние стены
Проводка прокладывается на высоте 300 мм от пола. В доме установлены 3 настенные лампы и 3 двойные розетки. Распределительный щит обеспечит безопасную подачу электроэнергии.
Стены изнутри обшиваются изоляционными панелями толщиной 50 мм.
Шаг 10. Внутренняя отделка
Стены отделаны 3,5 мм кленовым шпоном и покрыты слоем датского масла.
Шаг 11. Наружная отделка дома

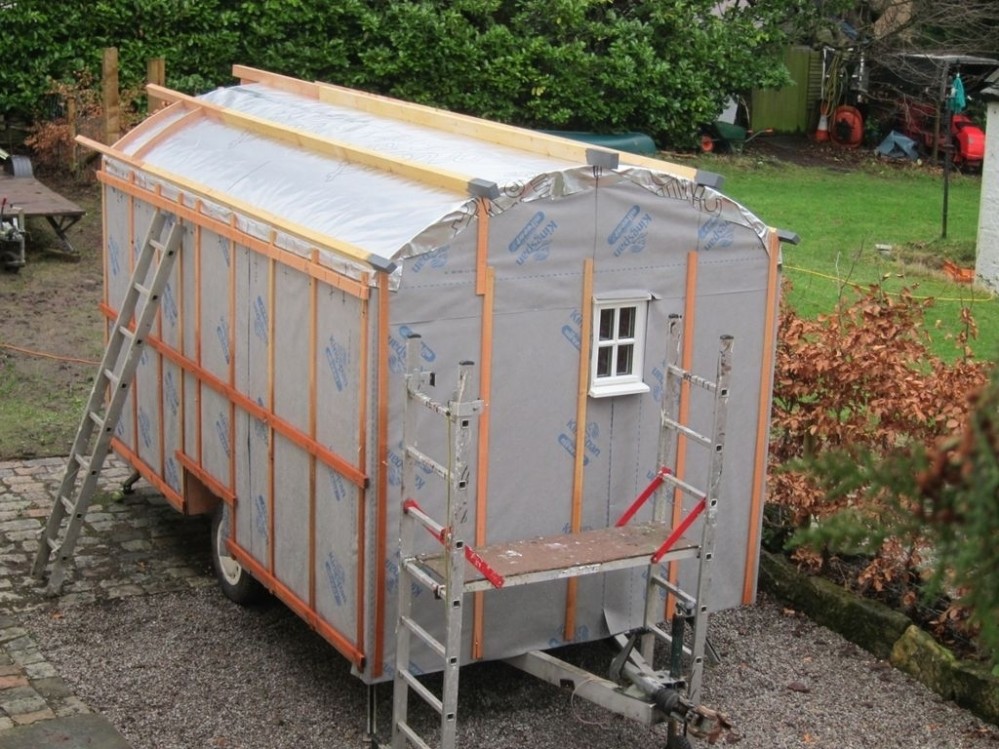

Снаружи стены дома покрываются дышащей мембраной и обшиваются досками. Сперва вертикально прибиваются доски толщиной 15 мм, затем горизонтально прибиваются доски 25мм. Таким образом образуется зазор между стеной и обшивкой, обеспечивающий циркуляцию воздуха.
Шаг 12. Крыша
К каркасу крыши прикручиваются доски 75х50 мм, образуя зазор для прокладки утеплителя. Слой пароизолятора для кровли защитит от конденсата.
Шаг 13. Изоляция кровли
Крыша утеплена стекловатой толщиной 75 мм. Овечья шерсть в качестве утеплителя кровли дома на колесах не подходит, ведь предполагается, что дом в течение долгого времени будет оставаться без обслуживания, а натуральная овечья шерсть подвержена гнили, привлекает мышей и прочих грызунов.
Стекловолокно покрыто дышащей мембраной, предохраняющей от капель конденсата. Нужно оставить отверстие для дымохода и зазор 50 мм до любого горючего материала.
Шаг 14. Жестяное покрытие крыши
Крыша дома отделана листами гофрированной жести с водонепроницаемым покрытием.
Шаг 15. Детали стен

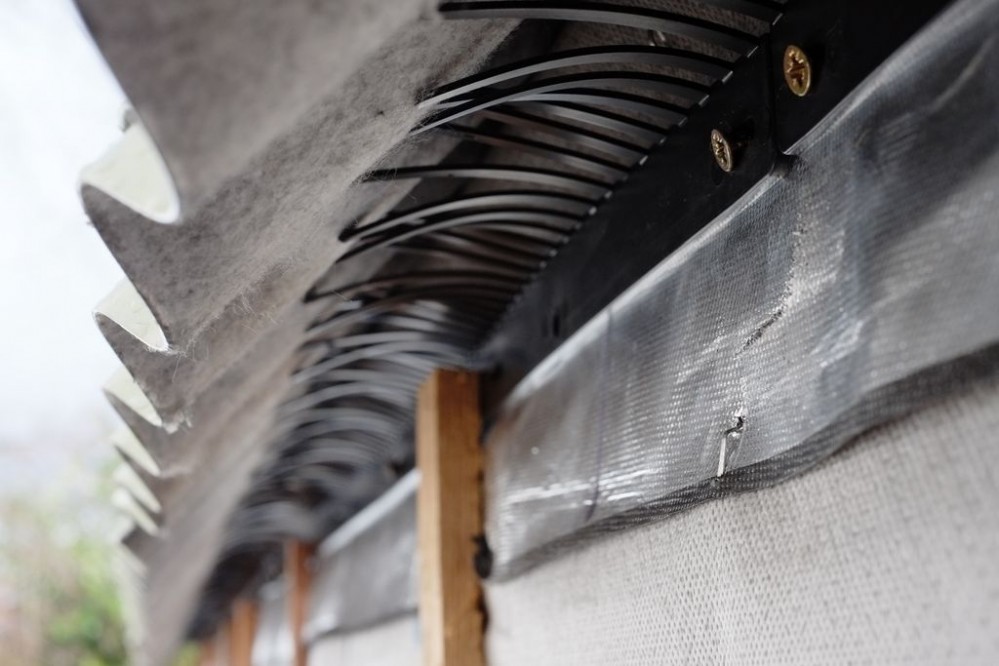

Вверху стены крепится гребенка карниза, предназначенная для отпугивания птиц и мелких животных. Зазоры между досками закрыты сеткой, защищающей от ос и других насекомых.
Шаг 16. Внешняя обшивка стен
Стены дома обиты сосновой доской толщиной 15 мм. Используйте гвозди из нержавеющей стали. Деревянная обшивка перекрывает пол примерно на 25 мм.
Шаг 17. Окна и дверь
Окна дома выполнены на заказ и имеют двойное остекление. Входная дверь со створками была заказана в столярной мастерской.
Шаг 18. Внутренние работы
Механизм каркаса кровати позволяет делать ее как одноместной, так и двухместной.
Печь 2,5 кВт установлена в соответствии с правилами для строений.
Шаг 19. В заключение

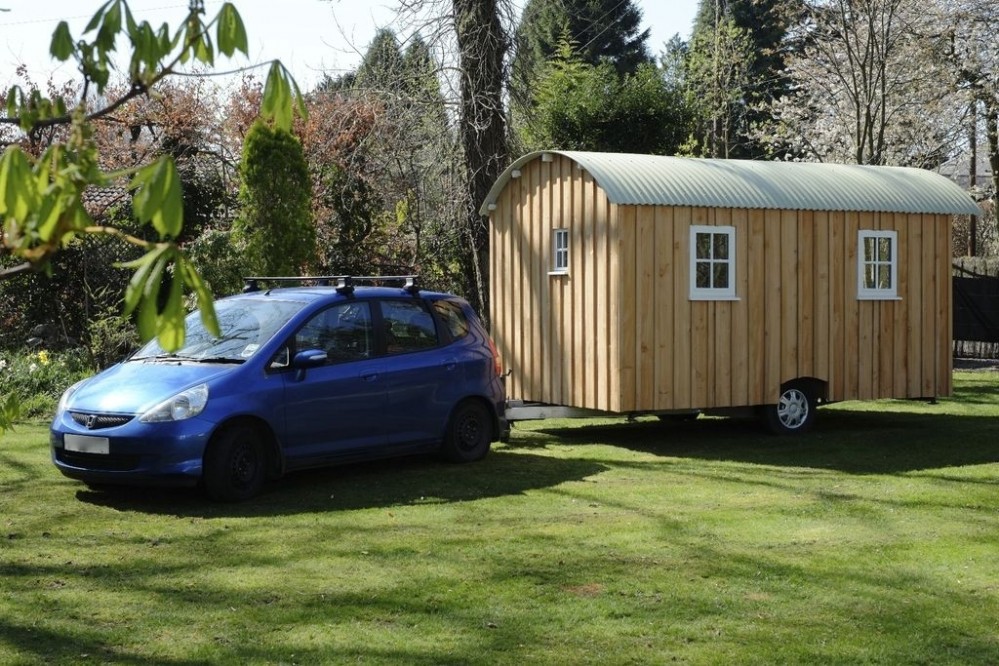

Помимо поездок на природу, такой дом на колесах может служить тихим убежищем в саду для отдыха или мастерской. Общий вес этого дома составляет примерно 1200 кг.
